Macam-macam kabel jaringan LAN(Local Area Network)

Kabel Coaxial
adalah sarana penyalur atau pengalirhantar (transmitter) yang bertugas menyalurkan setiap informasi yang telah diubah menjadi sinyal–sinyal listrik.

Kabel coaxial terdiri dari :

• sebuah konduktor tembaga
• lapisan pembungkus dengan sebuah “kawat ground”.
• sebuah lapisan paling luar.

Penggunaan Kabel Coaxial

Kabel coaxial terkadang digunakan untuk topologi bus, tetapi beberapa produk LAN sudah tidak mendukung koneksi kabel coaxial.

Protokol Ethernet LAN yang dikembangkan menggunakan kabel coaxial:

10Base5 / Kabel “Thicknet” :

• adalah sebuah kabel coaxial RG/U-8.
• merupakan kabel “original” Ethernet.
• tidak digunakan lagi untuk LAN modern.

10Base2 / Kabel “Thinnet”:

• adalah sebuah kabel coaxial RG/U-58.
• mempunyai diameter yang lebih kecil dari “Thicknet”.
• menggantikan “Thicknet”.
• tidak direkomendasikan lagi, tetapi masih digunakan pada jaringan LAN yang sangat kecil.

10Base5 / Kabel “Thicknet
adalah sebuah standar implementasi pertama jaringan Ethernet. Standar ini sering juga disebut sebagai ThickNet karena memang jaringan ini menggunakan sebuah kabel koaksial (coaxial) tebal untuk menghubungkan komputer-komputer dalam membangun sebuah jaringan. Nama lainnya adalah Standard Ethernet, karena memang jenis ini merupakan implementasi jaringan Ethernet pertama kali.


Nama 10Base5 dibuat dari komponen-komponen berikut:

• Kecepatan maksimum jaringan (10 Mbit/detik).
• Metode transmisi jaringan (baseband)
• Panjang segmen maksimal (500 meter, dengan pembuangan angka 0).

10Base2 / Kabel “Thinnet”
adalah sebuah jenis standar yang digunakan untuk mengimplementasikan jaringan berbasis teknologi Ethernet. 10Base2 juga disebut sebagai Thinnet atau Thin Coax karena teknologi jaringan ini menggunakan kabel koaksial (coaxial) tipis untuk menghubungkan komputer-komputer untuk membangun sebuah jaringan.


Nama 10Base2 datang dari komponen-komponen berikut:

• Kecepatan maksimum jaringan (10 Mbit/detik)
• Metode transmisi sinyal jaringan (Baseband)
• Panjang maksimum sebuah segmen (185 meter, tapi dibulatkan menjadi 200, dengan angka 0 dibuang).

Kabel UTP  (Unshielded Twisted Pair)
merupakan salah satu media transmisi yang paling banyak digunakan untuk membuat sebuah jaringan local (Local Area Network), selain karena harganya relative murah, mudah dipasang dan cukup bisa diandalkan. Sesuai namanya Unshielded Twisted Pair berarti kabel pasangan berpilin/terbelit (twisted pair) tanpa pelindung (unshielded). Fungsi lilitan ini adalah sebagai eleminasi terhadap induksi dan kebocoran. Sebelumnya ada juga kabel STP (Shielded Twisted Pair), untuk contoh gambarnya dapat dilihat dibawah:


Terdapat beberapa jenis kategori kabel UTP ini yang menunjukkan kualitas, jumlah kerapatan lilitan pairnya, semakin tinggi katagorinya semakin rapat lilitannya dan parameter lainnya seperti berikut ini:

• Kabel UTP Category 1
  Digunakan untuk komunikasi telepon (mentransmisikan data kecepatan rendah), sehingga tidak cocock untuk mentransmisikan data.
• Kabel UTP Category 2
  Mampu mentransmisikan data dengan kecepatan sampai dengan 4 Mbps (Megabits per second)
• Kabel UTP Category 3
  Digunakan pada 10BaseT network, mampu mentransmisikan data dengan kecepatan sampai 1Mbps. 10BaseT kependekan dari 10 Mbps, Baseband, Twisted pair.
• Kabel UTP Category 4
  Sering digunakan pada topologi token ring, mampu mentransmisikan data dengan kecepatan sampai 16 Mbps
• Kabel UTP Category 5
  mampu mentransmisikan data dengan kecepatan sampai 100 Mbps,
• Kabel UTP Category 5e
  mampu mentransmisikan data dengan kecepatan sampai 1000 Mbps (1Gbps), frekwensi signal yang dapat dilewatkan sampai 100 MHz.
• Kabel UTP Category 6
  Mampu mentransmisikan data dengan kecepatan sampai 1000 Mbps (1Gbps), frekwensi signal yang dapat dilewatkan sampai 200 MHz. Secara fisik terdapat separator yg terbuat dari plastik yang berfungsi memisahkan keempat pair di dalam kabel tersebut.
• Kabel UTP Category 7 gigabit Ethernet (1Gbps), frekwensi signal 400 MHz

Untuk pemasangan kabel UTP, terdapat dua jenis pemasangan kabel UTP yang umum digunakan pada jaringan komputer terutama LAN, yaitu Straight Through Cable dan Cross Over Cable

Kabel straight
Kabel straight merupakan kabel yang memiliki cara pemasangan yang sama antara ujung satu  dengan ujung yang lainnya. Kabel straight digunakan untuk menghubungkan 2 device yang berbeda.

Urutan standar kabel straight adalah seperti dibawah ini yaitu sesuai dengan standar TIA/EIA 368B (yang paling banyak dipakai) atau kadang-kadang juga dipakai  sesuai  standar TIA/EIA 368A sebagai berikut:

Contoh penggunaan kabel straight adalah sebagai berikut :

1. Menghubungkan antara computer dengan switch
2. Menghubungkan computer dengan LAN pada modem cable/DSL
3. Menghubungkan router dengan LAN pada modem cable/DSL
4. Menghubungkan switch ke router
5. Menghubungkan hub ke router

Kabel cross over
Kabel cross over merupakan kabel yang memiliki susunan berbeda antara ujung satu dengan

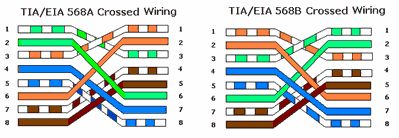

ujung dua. Kabel cross over  digunakan untuk menghubungkan 2 device yang sama. Gambar dibawah adalah susunan standar kabel cross over.

Contoh penggunaan kabel cross over adalah sebagai berikut :

1. Menghubungkan 2 buah komputer secara langsung
2. Menghubungkan 2 buah switch
3. Menghubungkan 2 buah hub
4. Menghubungkan switch dengan hub
5. Menghubungkan komputer dengan router

Dari 8 buah kabel yang ada pada kabel UTP ini (baik pada kabel straight maupun cross over) hanya 4 buah saja yang digunakan untuk mengirim dan menerima data, yaitu kabel pada pin no 1,2,3 dan 6.





Shielded Twisted Pair

adalah jenis kabel telepon yang digunakan dalam beberapa bisnis instalasi. Terdapat pembungkus tambahan untuk tiap pasangan kabel (”twisted pair”).Kabel STP juga digunakan untuk jaringan Data, digunakan pada jaringan Token-Ring IBM. Pembungkusnya dapat memberikan proteksi yang lebih baik terhadap interferensi EMI.
Kelemahan kabel STP
Kabel STP mempunyai beberapa kelemahan :

• Attenuasi meningkat pada frekuensi tinggi.
• Pada frekuensi tinggi, keseimbangan menurun sehingga tidak dapat mengkompensasi timbulnya “crosstalk” dan sinyal “noise”.
• Harganya cukup mahal.

Kabel Fiber Optik

Kabel Fiber Optik adalah teknologi kabel terbaru. Terbuat dari glas optik. Di tengah-tengah kabel terdapat filamen glas, yang disebut “core”, dan di kelilingi lapisan “cladding”, “buffer coating”, material penguat, dan pelindung luar.Informasi ditransmisikan menggunakan gelombang cahaya dengan cara mengkonversi sinyal listrik menjadi gelombang cahaya. Transmitter yang banyak digunakan adalah LED atau Laser.

Kelebihan menggunakan kabel Fiber Optik
Kabel Fiber Optik mempunyai beberapa kelebihan, diantaranya :

• Kapasitas bandwidth yang besar (gigabit per detik).
• Jarak transmisi yang lebih jauh ( 2 sampai lebih dari 60 kilometer).
• Kebal terhadap interferensi elektromagnetik.

Kabel Fiber Optik banyak digunakan pada jaringan WAN untuk komunikasi suara dan data. Kendala utama penggunaan kabel fiber optik di LAN adalah perangkat elektroniknya yang masih mahal. Sedangkan harga kabel Fiber Optiknya sendiri sebanding dengan kabel LAN UTP.
